锂离子电池组监测电路与集成电路设计

随着电动汽车、储能系统及便携式电子设备的快速发展，锂离子电池组因其高能量密度、长循环寿命等优点被广泛应用。电池组由多个单体电池串联或并联构成，其性能、安全与寿命高度依赖于各单体电池状态的一致性。因此，高效、精确的电池组监测电路（Battery Management System, BMS 核心部分）及其专用集成电路设计，成为了关键技术。

一、 锂离子电池组监测电路的核心功能与架构
一个完整的电池组监测电路（或称电池监测单元）需实现以下核心功能：

1. 电压监测：精确测量每个单体电池的端电压，是评估电池荷电状态和健康状态的基础。
2. 电流监测：通过精密采样电阻或霍尔传感器测量总充放电电流，用于计算电池的剩余电量。
3. 温度监测：在电池组关键点位布置温度传感器，防止电池过温工作，保障安全。
4. 均衡控制：通过被动（电阻耗能）或主动（电容/电感能量转移）方式，减小单体电池间的电量差异，提升整体性能与寿命。
5. 通信与接口：将采集的数据通过CAN、I2C、SPI或菊花链等通信方式上报给主控制器，并接收控制指令。

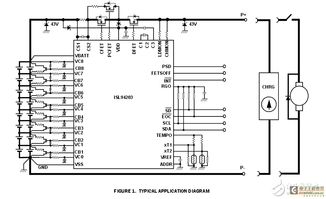

典型架构采用分布式设计：一个主控制器（MCU）搭配多个专用监测芯片（AFE, Analog Front End）。每个AFE芯片负责监测一组串联的电池单体（如6-16节），实现高精度模数转换与初级诊断。

二、 监测电路设计的关键挑战

1. 高精度测量：电压测量精度需达到毫伏级（如±1mV），尤其是在电池均衡和满充截止时。这要求电路具有低偏移、低噪声的运算放大器和高分辨率ADC。
2. 高共模电压与隔离：监测芯片需要测量串联在高电压（可达数百伏）下的底部单体电压，因此必须具备承受高共模电压的能力，并采用隔离技术（如电容隔离、隔离电源）确保通信安全。
3. 低功耗设计：尤其在待机或存储状态下，监测电路自身功耗需极低，以避免加速电池自放电。
4. 可靠性与安全性：电路必须具备过压、欠压、过温、短路等故障诊断与保护功能，符合严格的汽车电子或工业安全标准（如ISO 26262, ASIL-D）。

三、 专用集成电路设计要点
为满足上述要求，现代锂离子电池监测普遍采用定制或半定制的专用集成电路。其设计要点包括：

1. 模拟前端设计：

• 多路复用输入级：设计高输入阻抗、高共模抑制比的差分输入多路开关，依次选通各单体电压。

• 精密ADC核心：通常采用逐次逼近型或Σ-Δ型ADC，集成精密基准电压源，实现16位以上的有效分辨率。

• 内置滤波与诊断：集成抗混叠滤波、开路检测、自检电路等。

1. 均衡电路集成：在芯片内部集成均衡开关管（MOSFET）及驱动电路，支持外部均衡电阻或与外部电容/电感配合，由内部控制逻辑实现均衡算法。
2. 隔离与通信接口：集成电容隔离层或数字隔离器，实现高抗扰度的菊花链通信或隔离式SPI通信，简化系统布线。
3. 低功耗管理：设计多种工作模式（正常、休眠、待机），在非活跃期关闭大部分模块，仅保留唤醒电路。
4. 工艺与封装：采用高压BCD工艺，兼容高压器件与精密模拟电路。封装需考虑散热与绝缘要求，如带有裸露焊盘的TQFP或特殊隔离封装。

四、 发展趋势
未来锂离子电池组监测IC的设计趋势将聚焦于：

• 更高集成度：集成更多通道（如18节以上）、更高精度ADC、甚至集成主控MCU内核，向单芯片BMS发展。
• 更智能的算法集成：在硬件中嵌入状态估算、健康度预测等算法的硬件加速单元，减轻主控负担。
• 无线BMS：研究集成无线通信模块（如蓝牙），消除传统线束，降低系统复杂度与成本。
• 宽温区与高可靠性：适应更严苛的车规与工业环境，满足功能安全最高等级要求。

锂离子电池组监测电路及其专用集成电路设计是一个集精密模拟、高压数字、通信隔离和低功耗技术于一体的复杂系统工程。其性能直接决定了电池系统的效率、安全与寿命，是推动新能源技术持续进步的重要基石。
